Описание

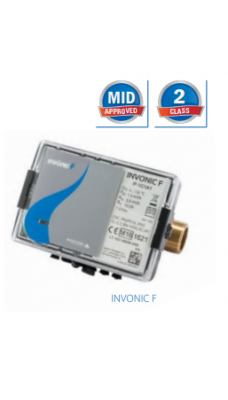

INVONIC F это точный ультразвуковой датчик потока для измерения объема воды и передача собранных данных, в виде электрических импульсов, систе- мам отопления и охлаждения жилых, коммерческих и промышленных объек- тов. Ультразвуковой расходомер, с латунным корпусом, обеспечивает высокую точность, динамику и стабильность измерения, независимо от его монтажной позицией (горизонтальная/вертикальная). Кроме того, он гарантирует нечув- ствительность устройства к магнитному полю. INVONIC F используется в со- четании с другими апробированными приборами, как калькуляторы энергии теплa/холода и датчики температуры для эффективного распределение рас- ходов и коммерческого учета энергии отопление/охлаждение.

МЕТРОЛОГИЧЕСКИЙ КЛАСС:

EN 1434 класс 2

Тип

Диапазон измерения

qp [м3/ч]

qs [м3/ч]

[мм]

Длина [мм]

Потеря давления при qp [кПа]

Винт

Масса [кг]

Вес импульса [л/имп.]

Ультразвуковой датчик потока для счетчиков тепла/холода

INVONIC F 0,6	1:100	0,6	1,2	15	110	7,0	G¾	0,8	1
		0,6	1,2	20	190	0,9	G1	1,1
		0,6	1,2	20	190	0,9	фланец	2,9
INVONIC F 1,0		1,0	2,0	15	110	11,3	G¾	0,8
		1,0	2,0	20	190	2,5	G1	1,1
		1,0	2,0	20	190	2,5	фланец	2,9
INVONIC F 1,5	1:100 1:250*	1,5	3,0	15	110	17,1	G¾	0,8
		1,5	3,0	15	165	17,1	G¾	0,9
		1,5	3,0	20	130	7,2	G1	0,9
		1,5	3,0	20	190	5,8	G1	1,1
		1,5	3,0	20	190	5,8	фланец	2,9
INVONIC F 2,5		2,5	5,0	20	130	19,8	G1	0,9
		2,5	5,0	20	190	9,4	G1	1,1
		2,5	5,0	20	190	9,4	фланец	2,9
INVONIC F 3,5	1:100	3,5	7,0	25	260	4	G1¼	3,6	10
INVONIC F 3,5	1:100	3,5	7,0	25	260	4	фланец	6,1
INVONIC F 6,0	1:100 1:250*	6,0	12,0	25	260	10	G1¼	3,6
INVONIC F 6,0		6,0	12,0	25	260	10	фланец	6,1
INVONIC F 10,0		10,0	20,0	40	300	18	G2	7,2
INVONIC F 10,0		10,0	20,0	40	300	18	фланец	8,4
INVONIC F 15,0		15,0	30,0	50	270	12	фланец	8,5
INVONIC F 25,0	1:100	25,0	50,0	65	300	20	фланец	12
INVONIC F 40,0		40,0	80,0	80	350	18	фланец	14
INVONIC F 60,0		60,0	120,0	100	350	18	фланец	15

Характеристики

Водосчетчики для холодной воды
1	Широкий динамический диапазон измерения до 1:250 (qi/qp) в 2 классе (доступный только в определенных размерах дат- чиков потока)
2	Нет необходимости в прямых секциях трубопровода для датчиков потока DN15-DN50
3	Отключаемая электронная часть с возможностью настенного монтажа (стандартная длина соединительного провода 1,2 м)
4	Источник питания 230 V AC, 12/24/48 V AC/DC или батареи (срок службы батарей до 12 лет)
5	Низкие потери давления уменьшают количество электроэнергии, требуемой для циркуляционных насосов
6	Рабочая температура расходомера от 5 °C до 55 °C
7	Встроенные импульсный выход
